Descripción general del producto

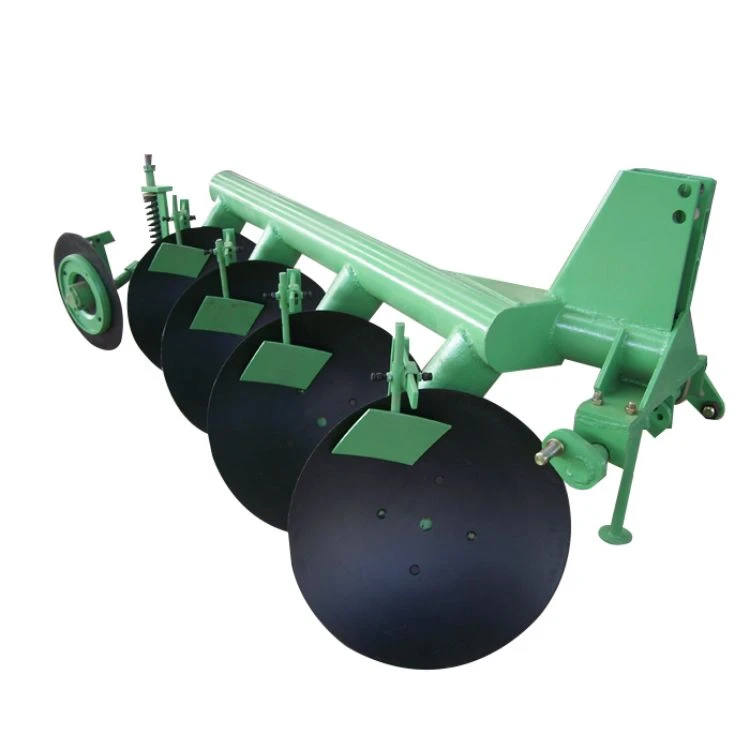

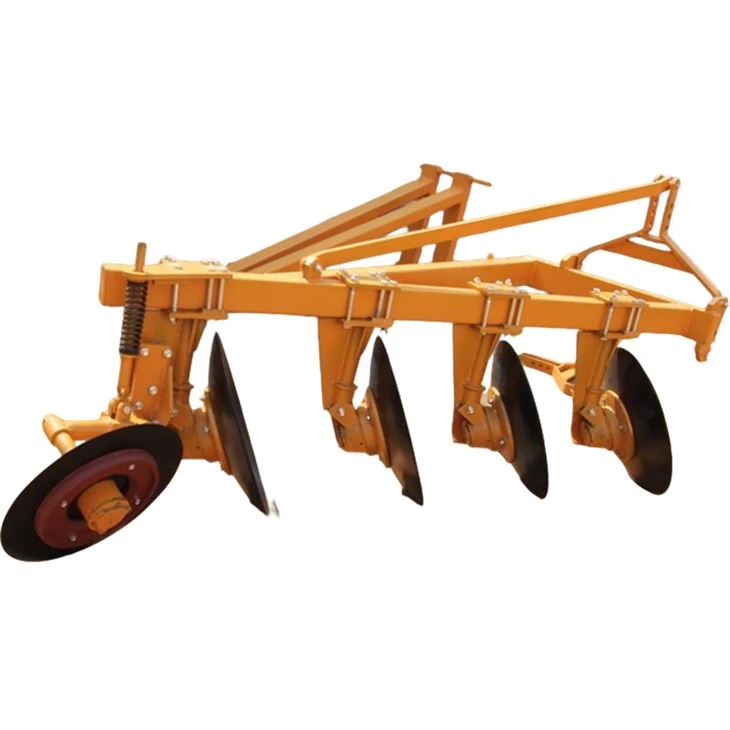

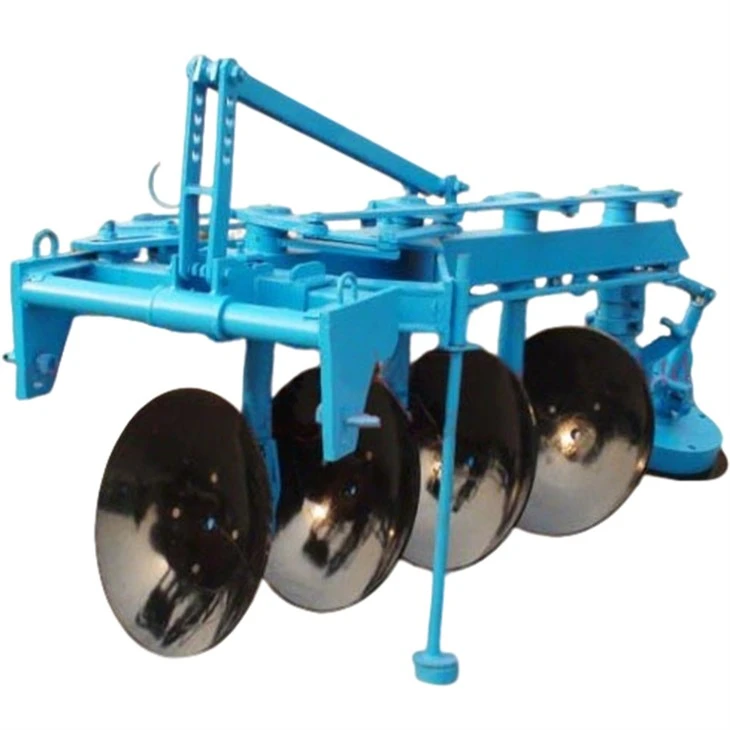

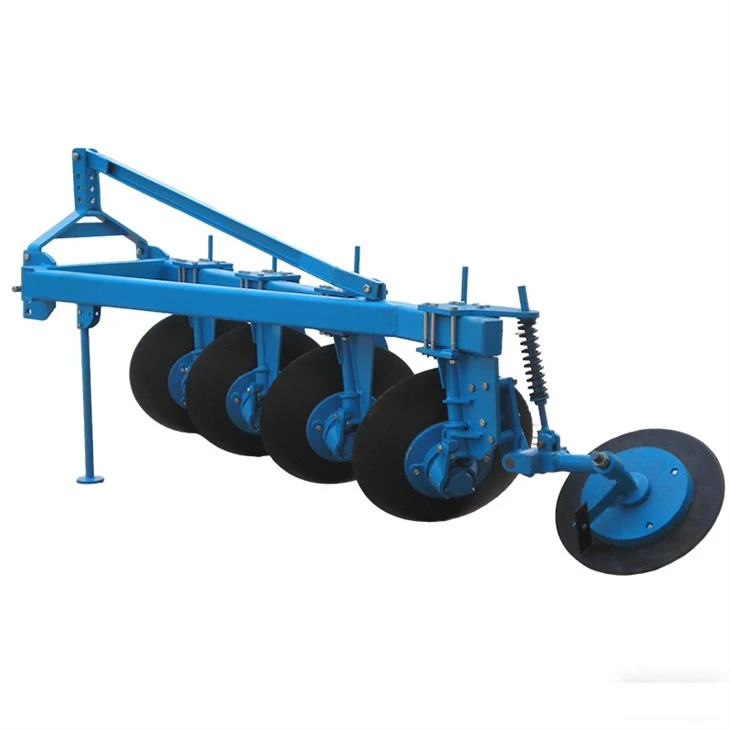

El arado de discos es un implemento-montado en un tractor que utiliza discos de acero cóncavos que giran de forma independiente para cortar, mezclar y voltear suelos pesados y compactos.

Especificaciones técnicas

Parámetro técnico	Modelo de 3 discos (estándar)	Modelo de 4 discos (servicio pesado)
Nombre del producto	Arado de disco	Arado de disco
Número de discos (piezas)	3	4
Potencia igualada (hp)	50 - 75	80 - 110
Ancho de trabajo (mm)	750	1000
Profundidad de trabajo (mm)	200 - 300	200 - 350
Diámetro del disco (mm)	660	710
Grosor del disco (mm)	6.0	7.0
Material del disco	Acero para resortes 65Mn / Acero al boro	Acero al boro
Dureza del disco (HRC)	38 - 45	44 - 50
Ángulo de inclinación del disco (grados)	15 - 25 (Ajustable)	15 - 25 (Ajustable)
Ángulo del disco (grados)	42 - 47 (Ajustable)	42 - 47 (Ajustable)
Tipo de enlace	Enlace de 3 puntos (Cat. II)	Enganche de 3 puntos (Cat. II / III)
Tipo de raspador	Raspador curvo ajustable	Raspador curvo ajustable
Rueda de surco trasero	Rueda de guía con resorte-	Rueda de guía con resorte-
Peso total (kilogramos)	420	540
Dimensiones totales (largo x ancho x alto) (mm)	2100 × 1300 × 1200	2650 × 1400 × 1250

Ingeniería y Materiales

Procesos de ingeniería y fabricación

Mecanizado CNC de precisión:El torneado de torno CNC se utiliza para controlar la concentricidad del conjunto del cubo del disco.

Soldadura por arco sumergido:Se aplica soldadura por arco sumergido de múltiples pasadas a las uniones del marco principal como refuerzo.

Recubrimiento en polvo electrostático:El recubrimiento en polvo-de alta resistencia protege el implemento contra el óxido y los fertilizantes agrícolas corrosivos.

Estándares de materiales y componentes

Acero de aleación de alto-carbono:Se utilizan tubos de acero-de paredes pesadas en el marco principal para mejorar la resistencia a la flexión y a las cargas de impacto en el campo.

Sellos de aceite de poliuretano:Los sellos de doble-labio evitan que el polvo de sílice abrasivo entre en la cavidad del rodamiento.

Sujetadores de grado 8.8:Los pernos-chapados en zinc-de alta resistencia a la tracción protegen las juntas de soporte-de tensión contra fallas por corte.

Proceso de control de calidad

Detección de fallas por ultrasonidos
Las soldaduras estructurales críticas se inspeccionan para detectar porosidad interna o micro{0}}fisuras antes del montaje.

Muestreo de dureza Rockwell
Las pruebas de penetración se utilizan para comprobar la coherencia de la profundidad del tratamiento térmico-en los lotes muestreados.

Inspección de coordenadas digitales
Los brazos de la CMM verifican el cumplimiento de la tolerancia dimensional de las placas de enganche principales.

Verificación del par rotacional
Las comprobaciones previas-al montaje garantizan que los cubos de los rodamientos giren suavemente dentro de los rangos de resistencia especificados.

Simulación de carga estática
Las plantillas de prensa hidráulica aplican tensión direccional para verificar los límites de deflexión del marco.

Capacidad OEM

Ingeniería de ángulo de grupo personalizada:Las-herramientas internas permiten el ajuste de las placas de fijación del marco para diferentes requisitos de ángulo de inversión del suelo.

Adaptaciones de enganche a medida:Los equipos de ingeniería modifican las dimensiones del enlace de tres-puntos para que coincidan con las categorías de enganche de tractor regionales.

Configuración del concentrador variable:La carcasa del rodamiento se puede modificar para adaptarse a las marcas de rodamientos estándar del mercado local.

Fabricación de raspadores a medida:Los sistemas de corte por láser adaptan los perfiles de los raspadores para adaptarse a las distintas condiciones del suelo regional.

Marca privada:Los sistemas de marcado láser se utilizan para colocar-números de pieza especificados por el comprador en marcos de acero.

Cumplimiento y certificados

Certificado / Reglamento	Enfoque de verificación
Norma ISO 9001:2015	Respalda la trazabilidad de la materia prima y la consistencia de la producción para la fabricación a granel.
Marcado CE	Integridad estructural de sistemas de enganche y verificación de blindaje mecánico.
ISO 4254-1	Evaluación de riesgos de bordes cortantes y distancias de seguridad operativas
Certificación EAC	Evaluación de la resistencia al impacto y la durabilidad estructural del acero a baja-temperatura
Normas ASTM	Verificación de la resistencia a la tracción de sujetadores y tubos del marco principal.

Preguntas frecuentes

P: ¿Cómo se protegen los componentes pesados de acero de la oxidación durante el tránsito marítimo de larga-distancia?

R: Los componentes se tratan con-fosfato de zinc y se envuelven con materiales inhibidores de corrosión-de vapor antes de empaquetarlos en cajas de acero.

P: ¿Se puede modificar la configuración de la conexión si nuestros tractores utilizan un sistema de enganche rápido-?

R: Los diseños de los pasadores de enganche superior e inferior se pueden configurar con adaptadores de casquillo para que coincidan con las dimensiones del enganche rápido-.

P: ¿Suministran piezas de desgaste como discos y cojinetes con pedidos al por mayor?

R: Sí, podemos empaquetar discos, cojinetes y raspadores adicionales según su volumen de importación.

P: ¿Se puede personalizar el color del marco para que coincida con la marca de nuestra flota de tractores existente?

R: La línea de recubrimiento en polvo industrial admite códigos de colores RAL específicos según las cantidades mínimas de pedido.
